碳刷總成

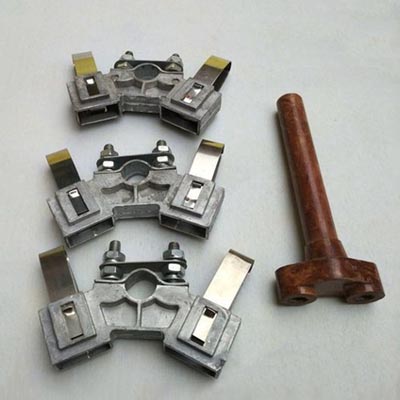

電機碳刷架概述

　　碳刷架的作用是通過彈簧將壓力加在與換向器或集電環表面滑動接觸的碳刷上，使其在固定體與旋轉體之間穩定地傳導電流。對電機來說，碳刷架和碳刷都是非常重要的部件。不管碳刷的特性多么好，碳刷架不合適時，碳刷不僅不能充分發揮它的優良特性，而且會給電機本身的性能和壽命帶來很大的影響。

　　碳刷架的結構是保持碳刷在規定位置上的刷盒部分，用適當壓力壓住碳刷以防止碳刷振動的加壓部分，連接刷盒和加壓部分的框架部分以及將電刷架固定到電機上的固定部分組成。

碳刷架的性能要求

　　保持碳刷穩定、檢查或更換碳刷時，易于在碳刷盒內裝卸碳刷、能調整碳刷在碳刷盒下的露出部分(碳刷盒下端邊緣與換向器或集電環表面的間隙)以防止磨壞換向器或集電環、碳刷壓力的變化、加壓方向和加壓位置等對碳刷磨損的影響要小，且結構牢固。碳刷架主要采用青銅鑄件，鋁鑄件及其它合成材料。要求碳刷架本身材料具有良好的機械強度，加工性能，耐蝕性能，散熱性能和導電性能等。

碳刷架的性能要求。
